8日目: [CPU] 命令セットの策定
この記事はひとりでCPUとエミュレータとコンパイラを作る Advent Calendar 2017の8日目の記事です。
今日はこれまでに出てきた機械語命令を振り返り、自作するCPUの仕様を決定する。
実際にFPGAでCPUを作るのは、明日明後日やる予定。
初日から一週間経った
昨日までの一週間を振り返ると、
- 半導体からNANDゲートを作成
- NANDゲートからDフリップフロップを作成
- Dフリップフロップから1bitのCPUを作成
- 1bitのCPUのから複数レジスタ・複数bitのCPUを作成
- mov命令、計算命令を追加
- 機械語フェッチ・メモリスタックを追加
という順序でCPUを育ててきた。 その過程でたくさんの機械語命令が誕生した。 これらを一度まとめておこう。
レジスタの種類
これまでに出現したレジスタをまとめて、ついでに名前もつける。
名前 | 種類 | サイズ | 用途 | 初出 |
---|---|---|---|---|
a, b, c, d | 計算用レジスタ | 8bit | 加減算と、スタックの出し入れ | 4日前にレジスタを複数化したとき |
sp | スタックポインタ | 8bit | 次にデータを入れるメモリスタックのアドレスを保持 | 昨日のメモリに値を書き込むところ |
ip | ブログラムカウンタ | 8bit | 次の機械語のメモリアドレスを保持 | 昨日の上から二番目の画像 |
zf | ゼロフラグ | 1bit | 計算結果がゼロだと1、ゼロでなければ0 | 初出 |
これらのレジスタは全てDフリップフロップを並べた素子だ。 超重要な話なので、意味がわからなければ4日前の1bit1レジスタのCPUを復習して欲しい。
命令セット
これまでに登場したCPUの命令を、復習を兼ねてまとめる。ついでに2進数の機械語も定めておく。
ニーモニック | 機械語(2進数) | 命令長 | 説明 |
---|---|---|---|
mov x, y | 0000 xx yy | 8bit | x = y |
add x, y | 0001 xx yy | 8bit | x = x + y |
sub x, y | 0010 xx yy | 8bit | x = x - y |
cmp x, y | 0011 xx yy | 8bit | x - y でフラグを更新 |
mov x, imm | 0100 xx 00 imm | 16bit | x = imm |
add x, imm | 0101 xx 00 imm | 16bit | x = x + imm |
sub x, imm | 0110 xx 00 imm | 16bit | x = x - imm |
cmp x, imm | 0111 xx 00 imm | 16bit | x - imm でフラグ更新 |
push x | 1000 xx 00 | 8bit | スタックメモリにxを積む |
pop x | 1001 xx 00 | 8bit | スタックメモリからxに値を引き出す |
jmp imm | 1100 00 00 imm | 16bit | プログラムカウンタipにimmを加算してジャンプ |
jz imm | 1101 00 00 imm | 16bit | zf=1ならipにimmを加算してジャンプ |
jnz imm | 1110 00 00 imm | 16bit | zf=0ならipにimmを加算してジャンプ |
hlt | 1111 00 00 | 8bit | 停止 |
まずニーモニックの欄と機械語の欄をざっと見て欲しい。
mov
やpush
といった単語(オペコードという)が、機械語の最初4桁にほぼ対応している。
オペコードの後には、レジスタ名やimmが入っている。これをオペランドという。
オペコードを順番に見ていくと、最初の8個(mov, add, sub, cmp)は計算命令になっている。 オペランドのxとyは、それぞれa, b, c, dのいずれかを表している。 機械語の欄のxxとyyは、レジスタを2進数で指定している。その対応は
レジスタ名 (x) | 2進数による指定 (xx) |
---|---|
a | 00 |
b | 01 |
c | 10 |
d | 11 |
cmp命令は初登場なので説明すると、引算したつもりでゼロフラグだけ更新し、元のレジスタの値は変更しない命令だ。
つまりcmp a, b
の実行結果は、aとbが等しければzf=1
になり、異なればzf=0
になる。
5番目から8番目の命令にはimm
が入っている。具体例で説明すると
mov a, 0x1234 ; a に 0x1234を代入
という命令の0x1234
がimm
だ。immは8bit (1byte)の数字になっている。
こうした数字のことを即値(immediate number)と言う。
即値はメモリから読み取る必要があるので、即値入りの命令は命令長が伸びることに注意してほしい。
残りの命令はメモリとのやりとりに関するものだ。これらは昨日説明したので、詳細を省く。
サンプルコード
ここまで、レジスタと機械語(01の列)を定めて、分かりやすいようにニーモニックも定義した。 命令は全部で12個しかなく、現実のCPUと比べると貧弱だ。 こんなのを作ったところで、意味のある計算は何もできない気がする。
しかし、それは大きな間違いだ。 実際は相当複雑な計算をこなすことができる。
このCPUが完成した暁にはどんな計算が可能か、ニーモニックの練習を兼ねて今から見ていく。
4かける5を計算し、aレジスタに入れる
今回のCPUには乗算命令がない。足す引くだけだ。
しかし少し工夫すれば整数の積が計算できる。
これは4*5=20
のサンプルコードで、右側にC言語風の代替コードも書いておいた
mov a, 0 ; a = 0 mov b, 1 ; b = 1 ; do { add a, 4 ; a = a + 4 add b, 1 ; b = b + 1 cmp b, 5 ; jnz -8 ; } while (b != 5) hlt
要するに、aに4を5回足している。
jnz
の後ろの-8が意味不明だと思うが、これは次回命令のhlt
から8個戻ったところの命令にジャンプするという意味だ。
即値も含めて-8
からadd a, 4
まで数えると、ちょうど8byteになることに注意。
しかし-8
ではどこに飛ぶのかわかりにくいので、以下のようなラベルを使うことにする。
mov a, 0 ; a = 0 mov b, 1 ; b = 1 LOOPBEGIN : ; do { add a, 4 ; a = a + 4 add b, 1 ; b = b + 1 cmp b, 5 ; jnz LOOPBEGIN ; } while (b != 5) hlt
つまり跳びたい場所にラベルを張り、jmp系命令の引数にしている。
1から10までの和を順番にスタックに入れる
スタックメモリに1,3,6,10,15,21,28,36,45,55という10個の値を積んでみる
mov a, 0 ; a = 0 mov b, 0 ; b = 0 LOOPBEGIN : ; do { add a, b ; a = a + b push a ; mem.append(a) add b, 0 ; b = b + 1 cmp b 0xA ; jnz LOOPBEGIN ; } while (b != 10) hlt
cmp
命令のあとの0xAは、16進数でAになる数を示す表記法で、十進数の10にあたる。
CPUで実行すると
命令 | a | b | sp | stack | zf |
---|---|---|---|---|---|
mov a, 0 | 0 | -- | FF | -- | -- |
mov b, 0 | 0 | 0 | FF | -- | -- |
add a, b | 1 | 0 | FF | -- | -- |
push a | 1 | 0 | FE | 1 | -- |
add b, 1 | 1 | 1 | FE | 1 | -- |
cmp b, 0xA | 1 | 1 | FE | 1 | 0 |
jnz LOPBEGIN | 1 | 1 | FE | 1 | 0 |
add a, b | 2 | 1 | FF | 1 | 0 |
push a | 2 | 1 | FD | 2,1 | 0 |
add b, 1 | 2 | 2 | FD | 2,1 | 0 |
cmp b, 0xA | 2 | 2 | FD | 2,1 | 0 |
jnz LOPBEGIN | 2 | 2 | FD | 2,1 | 0 |
add a, b | 3 | 2 | FD | 2,1 | 0 |
push a | 3 | 2 | FC | 3,2,1 | 0 |
add b, 1 | 3 | 3 | FC | 3,2,1 | 0 |
cmp b, 0xA | 3 | 3 | FC | 3,2,1 | 0 |
jnz LOPBEGIN | 3 | 3 | FC | 3,2,1 | 0 |
... | ... | ... | ... | ... | ... |
add a, b | 55 | 9 | F6 | 45,...2,1 | 0 |
push a | 55 | 9 | F5 | 45,...3,2,1 | 0 |
add b, 1 | 55 | 10 | F5 | 45,...3,2,1 | 0 |
cmp b, 0xA | 55 | 10 | F5 | 55,45,...3,2,1 | 1 |
jnz LOPBEGIN | 55 | 10 | F5 | 55,45,...3,2,1 | 1 |
hlt | 55 | 10 | F5 | 55,45,...3,2,1 | 1 |
スタックメモリに値を積むと、spレジスタが1ずつ減るのを確認して欲しい。
10番目のフィボナッチ数を計算し、aレジスタに入れる
これは少しややこしい。aからdまでの全レジスタを使う
mov a, 1 ; a = 1 mov b, 1 ; b = 1 mov c, 0 ; c = 0 mov d, 1 ; d = 1 LOOPBEGIN: ; do { mov c, b ; c = b mov b, a ; b = a add a, c ; a = a + c add d, 1 ; d = d + 1 cmp d 0x9 ; jnz LOOPBEGIN ; } while (d != 9) hlt
要するに前回と前々回のフィボナッチ数を記憶しておき、それらを足して新しいフィボナッチ数を作っている。
これはFPGA上のCPUで動かす予定なので、機械語も載せておこう
0100_00_00 00000001 0100_01_00 00000001 0100_10_00 00000000 0100_11_00 00000001 0000_10_01 0000_01_00 0001_00_10 0101_11_00 00000001 0111_11_00 00001001 1110_00_00 11110111 1111_00_00
見やすさのためにアンダースコアを入れたが、無視してほしい。 空白文字は改行だと思って欲しい。

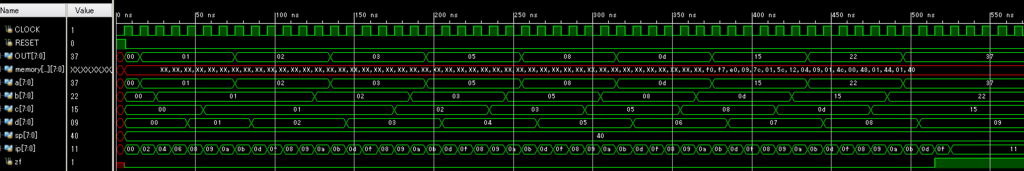

シミュレータで実行すると
上から5番目のaの波形を見ると、最後に0x37(十進数で55)が入っている。 10番目のフィボナッチ数は55なので、正しく動きそうだ。
どうでもいい話
ここまで3種類の計算を見てきたが、アセンブラによる処理の雰囲気が伝われば良いな。
スタックを使いまくれば計算の自由度が大幅に増え、関数呼び出しや複雑な数式計算も可能になるのだが、コードが複雑になるので書かなかった。 そういうのは自作コンパイラのパートでやろう。
いずれx86の命令セットを紹介する予定だが、今回の命令セットと是非見比べてほしい。 想像以上に似ているはずだ。本質的な違いはレジスタのbit数ぐらいしかない。
そういえば、今日の記事には絵がなかった。 今までは回路図を書きまくってきたけど、こっから先はコードと表が増えると思う。華がなくなるけど、まぁしかたない。
